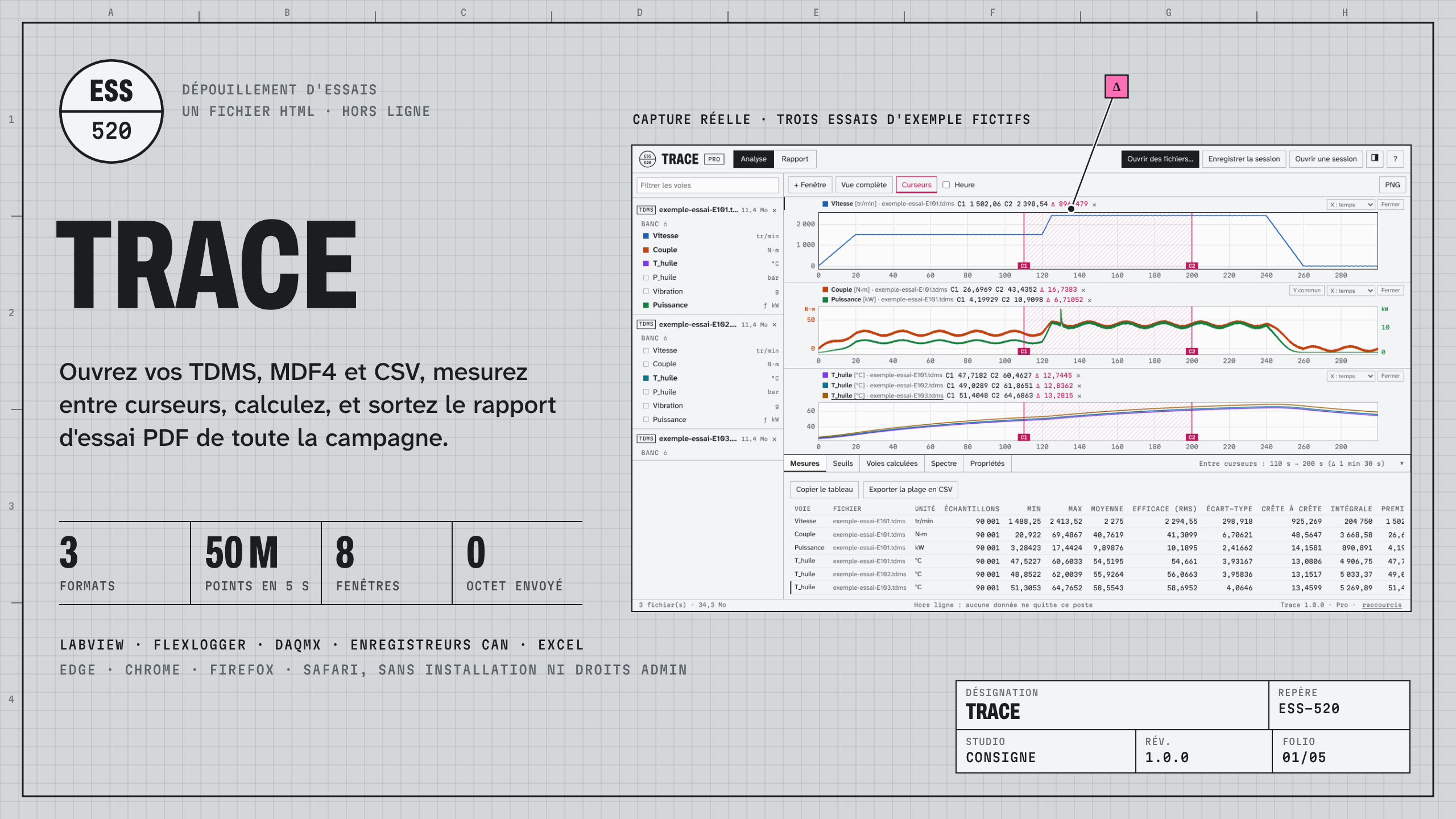

Vos fichiers TDMS et MDF4 en rapport d'essai PDF, sans installation

Description

Trace est un outil de dépouillement d'essais pour les ingénieurs et techniciens de bancs, de laboratoires et d'essais terrain. C'est un seul fichier HTML : il s'ouvre dans le navigateur du poste, sans installation, sans droits administrateur, sans compte et sans connexion. Vos fichiers ne quittent jamais la machine, ce qui le rend utilisable sur les postes verrouillés et en zone protégée.

Lecture des fichiers

• TDMS (NI LabVIEW, FlexLogger, DAQmx) : segments, données entrelacées, index réutilisés, voies waveform et horodatées, fichiers tronqués, DAQmx brut avec toutes les échelles NI (linéaire, polynomiale, table, thermocouples B, E, J, K, N, R, S, T, sondes Pt100, thermistances, jauges de déformation).
• MDF 4.0 à 4.2 / MF4 (ASAM, enregistreurs CAN et véhicule) : groupes triés et non triés, blocs compressés, conversions (linéaire, rationnelle, algébrique, tables, textes), bits d'invalidation.
• CSV à la française ou à l'anglo-saxonne : séparateur, virgule décimale, séparateur de milliers, métadonnées en tête, colonnes texte, temps en secondes, millisecondes ou heure d'horloge (passage de minuit compris), unités détectées.
• Lecteurs vérifiés contre les bibliothèques de référence npTDMS et asammdf sur 12 fichiers d'essai.

Analyse

• Courbes sur des dizaines de millions de points (TDMS de 400 Mo, 50 millions de points, ouvert et tracé en 5 s), 8 fenêtres synchronisées, superposition de plusieurs essais, recalage à l'heure d'horloge entre fichiers.
• Une échelle Y par unité (deux axes), zoom et déplacement vertical, tracé XY (force / déplacement…), fenêtres et panneaux redimensionnables.

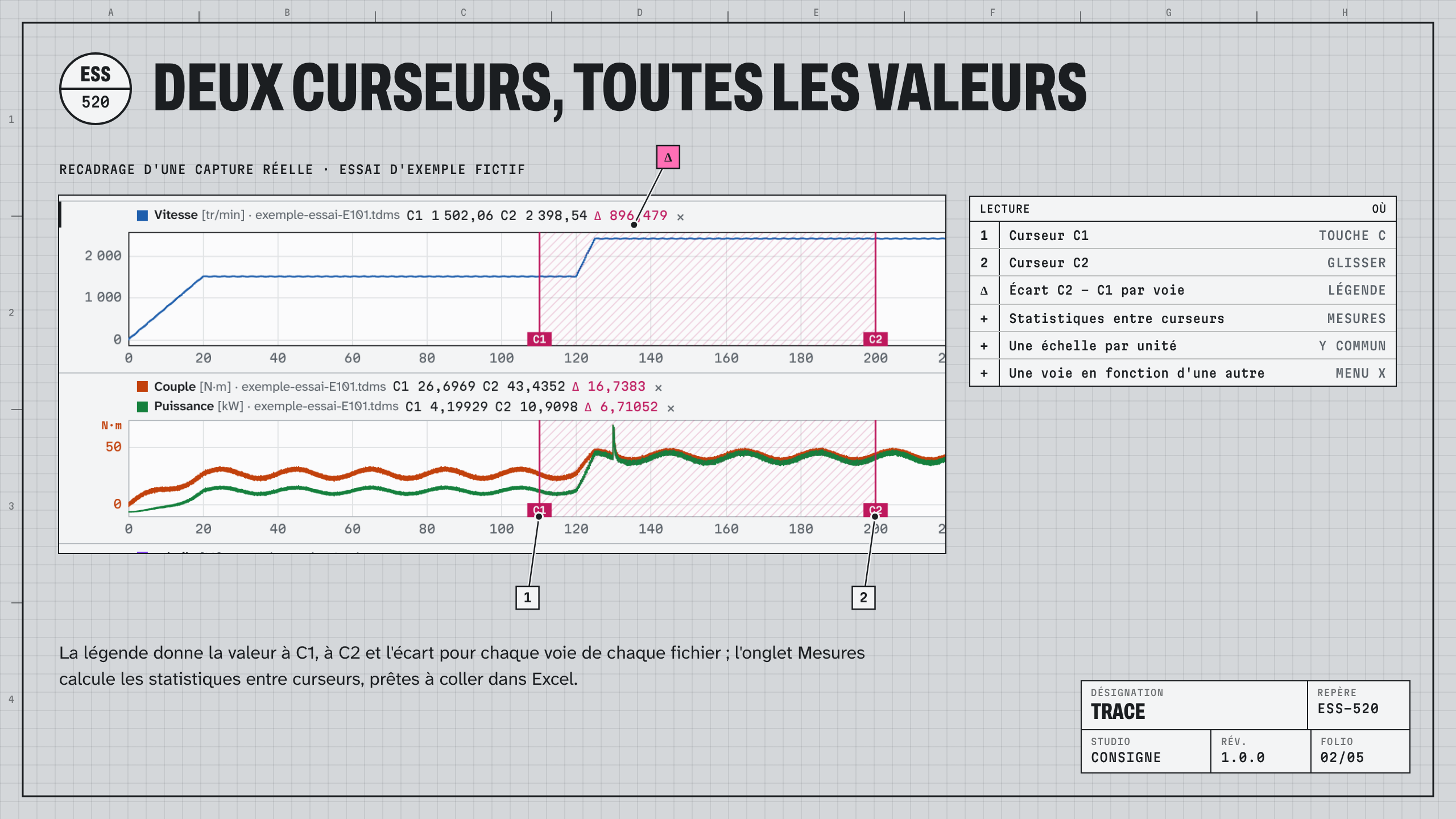

• Curseurs C1 / C2 : valeurs, écarts, et statistiques entre curseurs (min, max, moyenne, efficace, écart-type, crête à crête, intégrale).
• Voies calculées : [Couple] * [Vitesse] * 2 * pi / 60 / 1000, dérivée, intégrale, moyenne glissante, passe-bas, conditions ; la formule est rejouée sur chaque fichier ouvert.
• Seuils : zones de dépassement avec hystérésis et durée minimale, temps cumulé, pics, ombrées sur les courbes.
• Spectre FFT (Hann, flat-top, rectangulaire) avec moyennage de Welch et retrait de tendance, échelle dB, pics principaux.
• Sessions : la disposition, les formules, les curseurs et le seuil se réappliquent aux fichiers de l'essai suivant (voies retrouvées par groupe et par nom).

Rapport d'essai

• Un clic reprend votre analyse en rapport : cartouche rempli depuis les propriétés du fichier (n° d'essai, opérateur, date), courbes vectorielles, tableaux de mesures, dépassements, observations et conclusion.

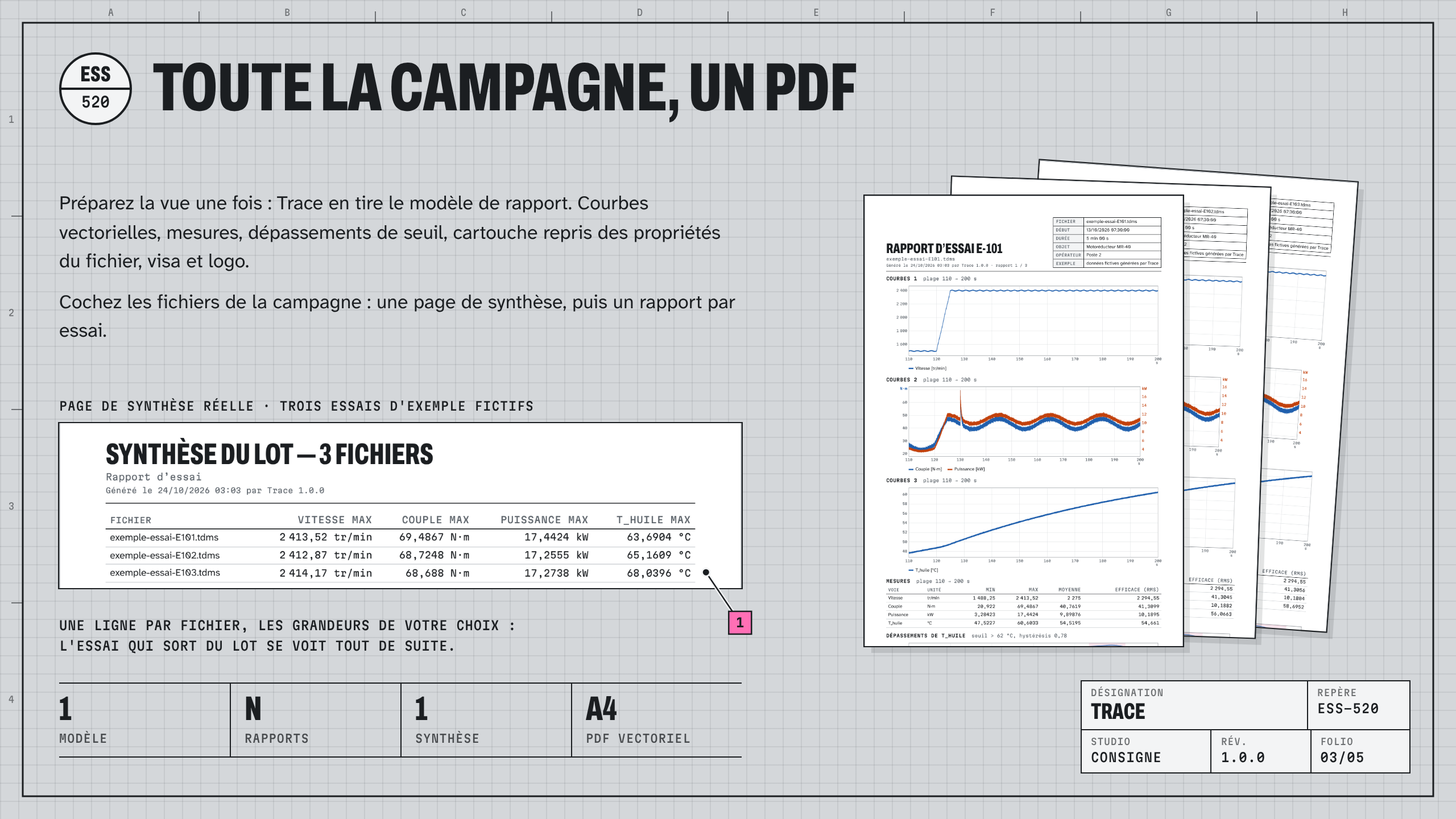

• Par lot : un rapport par fichier avec le même modèle, précédé d'une page de synthèse (une ligne par essai).
• Plages figées, logo du laboratoire, bloc de visa (rédigé, vérifié, approuvé), nom du titulaire de la licence en pied de rapport.
• Impression en PDF depuis le navigateur, sans URL ni date ajoutées par le navigateur ; modèles réutilisables d'une campagne à l'autre.

Ce que Trace ne fait pas

• Il ne pilote pas l'acquisition et ne se connecte à aucun matériel : il lit les fichiers enregistrés.
• Il ne lit pas MDF 3 (à convertir en MDF 4) ni les voies texte ou tableaux MDF, et ne décode pas les trames de bus brutes avec un fichier DBC : il lit les signaux déjà décodés par l'enregistreur.
• Pas de langage de script ni d'éditeur de rapport libre façon DIAdem : un modèle de rapport structuré.
• Ce n'est pas un instrument de mesure certifié : vérifiez les résultats avant toute décision.

Inclus

trace-pro.html, guide d'utilisation en français, fichiers d'exemple (TDMS, MF4, CSV), un modèle de rapport, licence. Fonctionne avec Edge, Chrome, Firefox et Safari récents, sous Windows, macOS et Linux.

Licence

Licence 1 poste perpétuelle (un utilisateur, ses postes), ou Site (utilisateurs illimités sur une adresse). Mises à jour 12 mois incluses. Remboursement sous 14 jours si Trace ne fonctionne pas comme décrit. Voir le fichier LICENSE.

Transparence

Code écrit avec l'assistance d'un outil d'IA, relu et vérifié par des tests exécutés. Les données d'exemple sont fictives. TDMS, LabVIEW, DIAdem, FlexLogger et DAQmx sont des marques de National Instruments / Emerson ; ASAM MDF est une norme de l'ASAM ; Trace n'est affilié à aucun de ces organismes.

FAQ

• Faut-il installer quelque chose ? Non. Double-cliquez sur trace-pro.html.
• Mes données partent-elles sur Internet ? Non. La page interdit toute connexion réseau ; tout est calculé sur votre poste.
• Quelle taille de fichier ? Autant que la mémoire du poste le permet : 100 millions de points demandent environ 800 Mo.
• Puis-je essayer avant ? Oui : l'édition gratuite lit les mêmes fichiers et montre les mêmes courbes, curseurs et mesures.
• Facture au nom de mon entreprise ? Oui, Gumroad émet un reçu avec vos informations de facturation.
• Remboursement ? Oui, sous 14 jours, si Trace ne fonctionne pas comme décrit.
• Support ? Écrivez à support@consignestudio.fr avec un fichier d'exemple ; réponse sous 2 jours ouvrés.
