IHM haute performance : le guide pratique pour développeurs web

Description

Vous construisez des écrans de supervision, de pilotage ou des tableaux de bord temps réel en Angular, React, Vue ou HTML ? L'industrie de procédé a mis vingt ans à apprendre comment rendre ces écrans lisibles. C'est l'approche dite « haute performance » : fond calme, couleur réservée aux situations anormales, mesures qui montrent leur plage normale, alarmes hiérarchisées. Ce guide traduit ces pratiques en décisions concrètes de développeur web : des jetons CSS, des composants, des routes, un magasin temps réel et des tests.

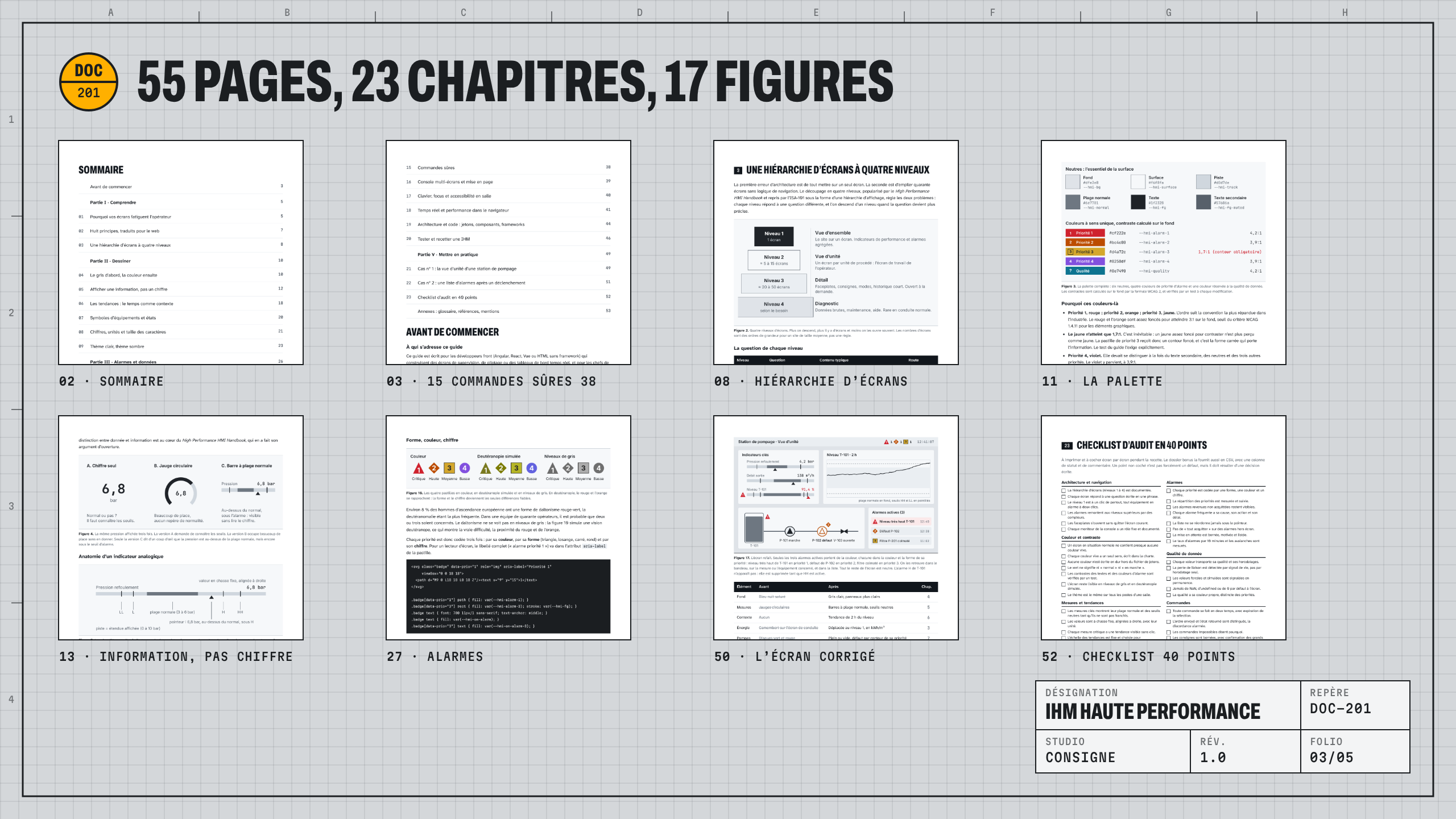

Au programme : 5 parties, 23 chapitres, 55 pages A4

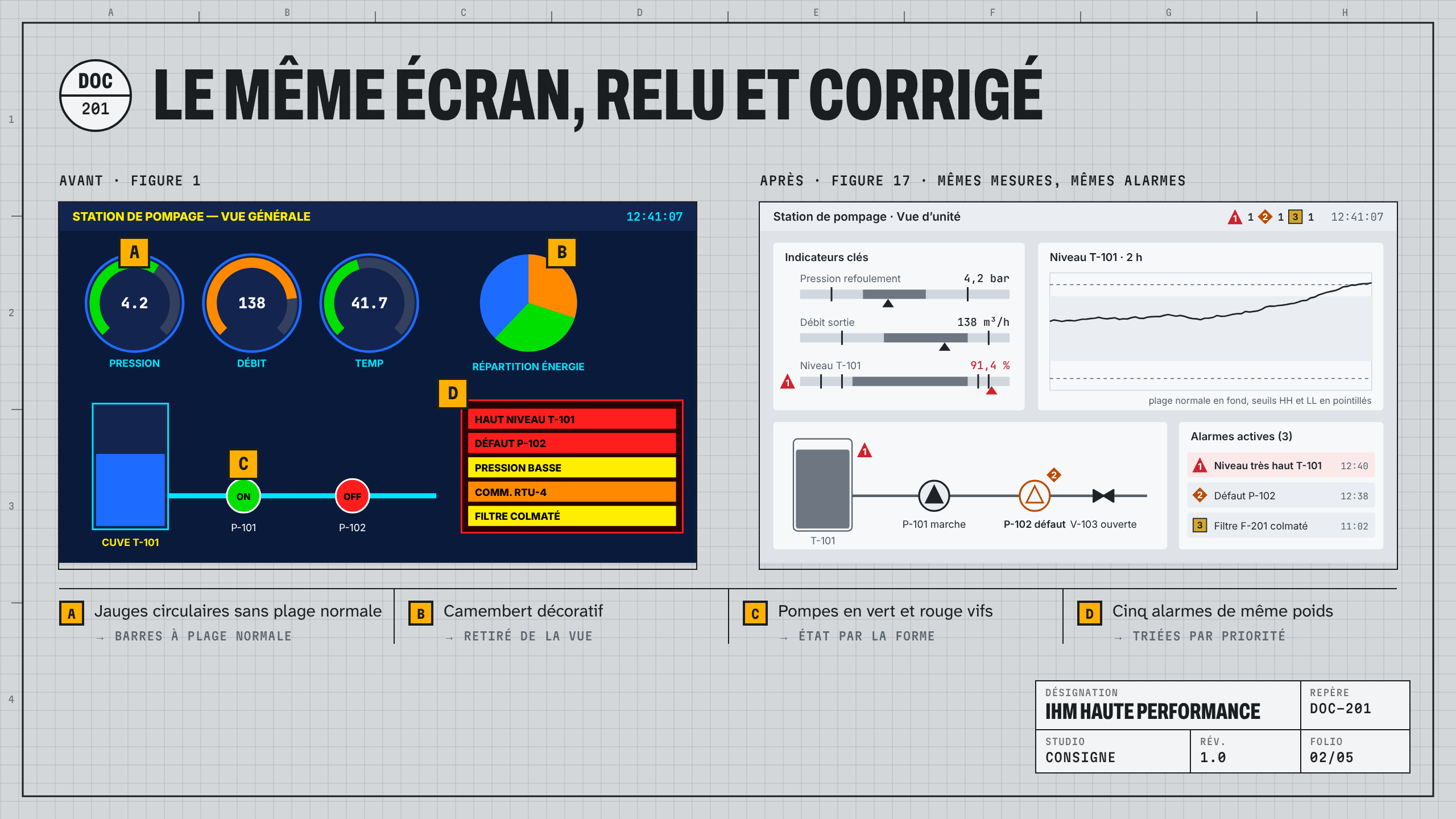

• Comprendre. Pourquoi un écran trop coloré cache l'alarme qui compte, huit principes et une hiérarchie d'écrans à quatre niveaux.
• Dessiner.
• Une palette où chaque couleur a un seul sens, avec ses contrastes calculés.
• L'indicateur analogique à plage normale, les tendances, les symboles d'équipements.
• Les formats numériques français et la taille des caractères calculée par l'angle visuel.
• Les thèmes clair et sombre.
• Alarmes et données.
• Priorités et codage redondant, avec une simulation de deutéranopie.
• Cycle de vie et liste d'alarmes, avec les informations de réponse.
• Qualité de donnée : détection de la perte de liaison par signal de vie, états forcé et simulé, correspondance avec OPC UA.
• Avalanches, intermittences et mise en attente.
• Agir et construire.
• Faceplates et saisie de consigne bornée, commandes sûres avec retour d'état.
• Console multi-écrans, clavier et accessibilité.
• Temps réel et performance dans le navigateur.
• Architecture en Web Components, exemples Angular et React, tests et recette.
• Mettre en pratique. Deux cas complets, reconstruits avec des données fictives, et la checklist d'audit en 40 points.
• Annexes. Glossaire français-anglais de l'automatisme et références commentées.

Ce que vous recevez

• Le guide en PDF A4 de 55 pages, avec sommaire paginé et signets.
• Le dossier bonus (ZIP) :
• un écran de supervision complet et autonome, avec un procédé simulé ;
• le Web Component hmi-analog-bar et sa page de démonstration ;
• le magasin temps réel et ses tests ;
• les jetons CSS en clair et en sombre ;
• un module de logique (format, qualité, alarmes, consignes, commandes) et ses tests : 18 tests en tout ;
• un script Playwright qui compte les pixels de couleur vive d'un écran, avec un mode daltonisme simulé ;
• un modèle de philosophie d'alarme ;
• la checklist en Markdown et en CSV.
• L'extrait gratuit de la checklist (10 points) en PDF, à diffuser dans l'équipe.

Périmètre et limites

• Ce guide ne résume pas les normes ISA-101, ISA-18.2, IEC 62682 ou EEMUA 191, et n'en donne aucune interprétation officielle. Il n'en reproduit aucun contenu et ne garantit aucune conformité. Pour un engagement contractuel, c'est le texte des normes qui fait foi.
• Ce n'est pas un cours d'automatisme ni de protocoles industriels : la passerelle OPC UA ou Modbus vers le web est décrite, mais pas fournie.
• Les exemples de code utilisent des API stables (Custom Elements, Intl, signaux Angular, hooks React) et ne dépendent d'aucune version précise de framework.
• Les cas pratiques sont reconstruits à partir de situations courantes et ne décrivent aucune installation réelle.

Mentions

• La rédaction, le code des exemples et le code des figures ont été réalisés avec l'assistance d'un outil d'IA, sous la direction de l'auteur. Les figures sont dessinées en SVG par du code ; aucune image n'a été générée par un modèle d'image.
• Toutes les données, tous les repères et toutes les alarmes sont fictifs.
• Licence individuelle pour un lecteur, licence équipe pour 10 personnes au plus. Le code du guide et du dossier bonus est réutilisable librement, y compris dans des projets commerciaux. La redistribution du PDF est interdite.

FAQ

• Faut-il connaître l'automatisme ? Non. Le vocabulaire est expliqué au fil du texte et repris dans un glossaire français-anglais.
• Quel framework ? Les composants sont des Web Components utilisables partout. Le guide montre leur intégration avec Angular et avec React.
• Le code est-il testé ? Oui. Le dossier bonus contient 18 tests unitaires (node --test) et un écran d'exemple qui s'ouvre directement dans le navigateur.
• Licence individuelle ou équipe ? Prenez la licence équipe si plusieurs personnes de votre organisation utilisent le guide, par exemple les développeurs et le chef de projet qui recette.
• Version anglaise ? Elle est prévue si la version française trouve son public.
• Problème de téléchargement, question ou correction ? Écrivez à support@consignestudio.fr.
