Description

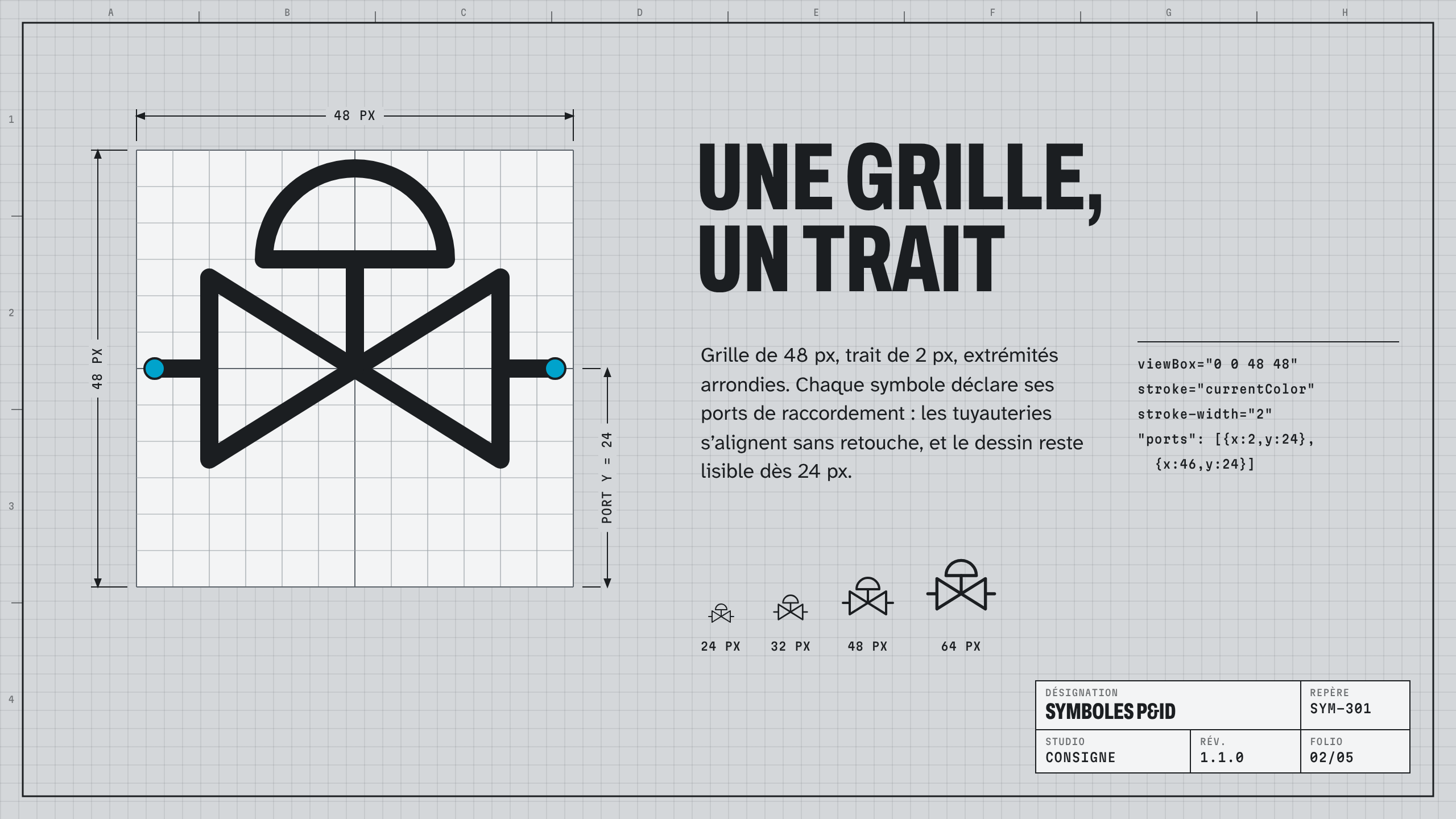

Un jeu complet de symboles pour schémas de procédé (P&ID) et écrans de supervision, dessiné sur une seule grille : 48 × 48, trait 2 px, extrémités arrondies, couleur héritée.
Contenu

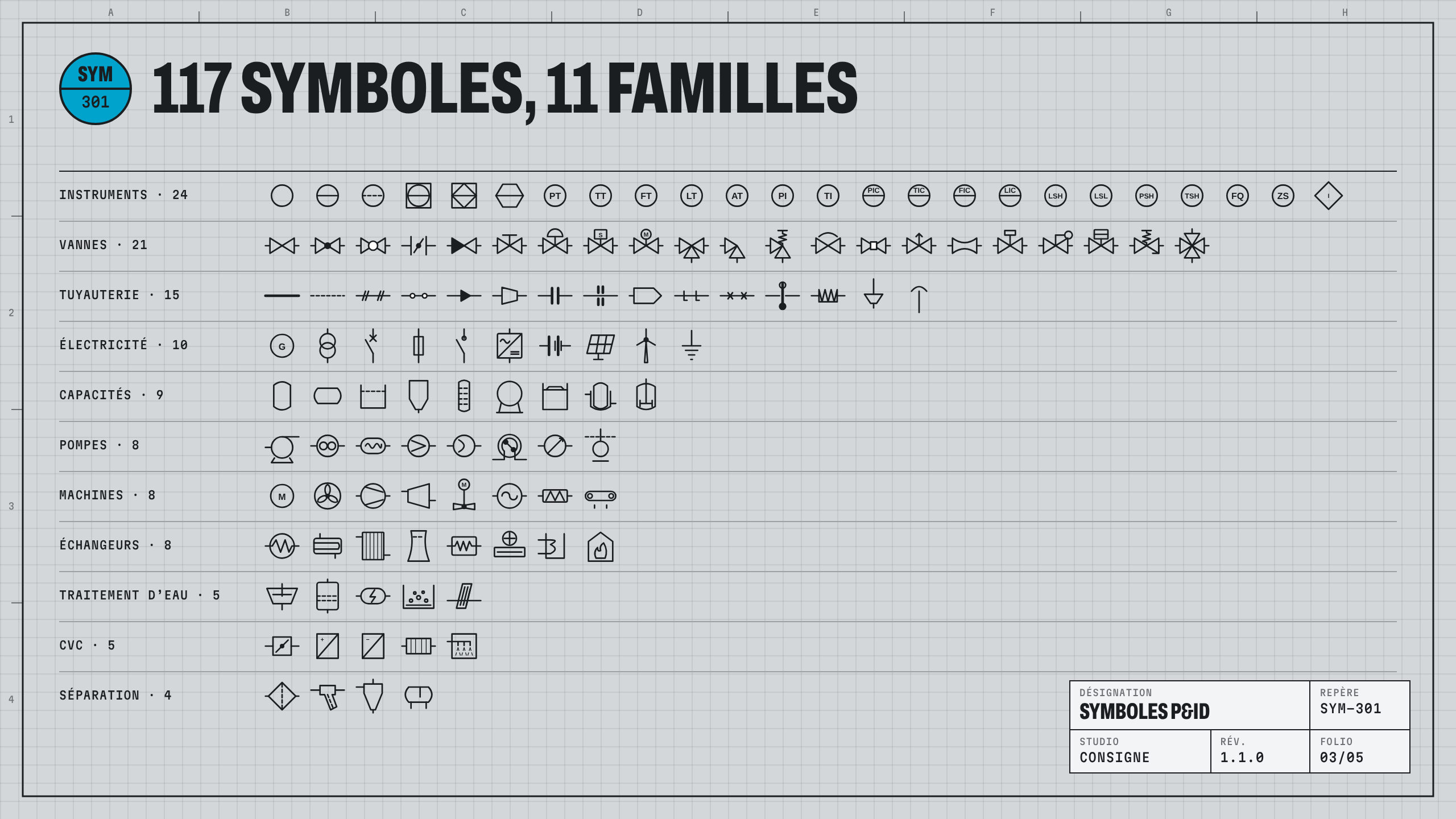

- 117 symboles en 11 familles : 21 vannes, 8 pompes, 8 machines tournantes, 9 capacités, 8 échangeurs, 4 séparation, 5 traitement d'eau, 5 CVC, 10 électricité, 24 instruments (dont boucles PIC, TIC, FIC, LIC), 15 tuyauterie et lignes.
- Formats : 117 SVG, sprite SVG, 468 PNG transparents (64 et 256 px, noir et blanc), bibliothèque draw.io / diagrams.net, métadonnées JSON (libellés FR / EN, points de raccordement), module JavaScript.
- Pour l'IHM web : classes d'état (marche, ouvert, fermé, défaut, alerte, maintenance, inconnu, désactivé), rotation des rotors en marche, écoulement animé des lignes, respect de
prefers-reduced-motion. - Planche HTML avec recherche en français et en anglais et copie du SVG au clic.
- 478 tests automatiques sur chaque symbole (SVG valide, grille, titre accessible, aucune couleur en dur).
Ce que le pack ne fait pas
- Formes inspirées des conventions usuelles (ISA-5.1, ISO 10628), sans certification ni affiliation.
- Pas de pochoir Visio ni de bibliothèque Figma dans cette version.
Licence
Licence commerciale : usage illimité dans vos projets et ceux de vos clients, y compris dans des documents et logiciels livrés ; revente du pack en tant que tel interdite.
Transparence
Symboles générés par code écrit avec l'assistance d'un outil d'IA, relus visuellement et vérifiés par des tests.
FAQ (sur la fiche)
- Puis-je les utiliser dans Visio ou PowerPoint ? Oui, en SVG ou PNG (glisser-déposer).
- Fond sombre ? Oui : couleur héritée en SVG, PNG blancs fournis.
- Remboursement ? Oui, sous 14 jours, si le pack ne correspond pas à la description.
- Support ? Écrivez à support@consignestudio.fr.
