Description
En TP d'automatisme, le plus long n'est pas d'écrire le Grafcet : c'est de vérifier, copie par copie, que le portail s'arrête bien sur la fin de course, que la broche tourne pendant la remontée, que le cycle ne repart pas sur un appui maintenu. Banc Automatisme le fait pour vous.

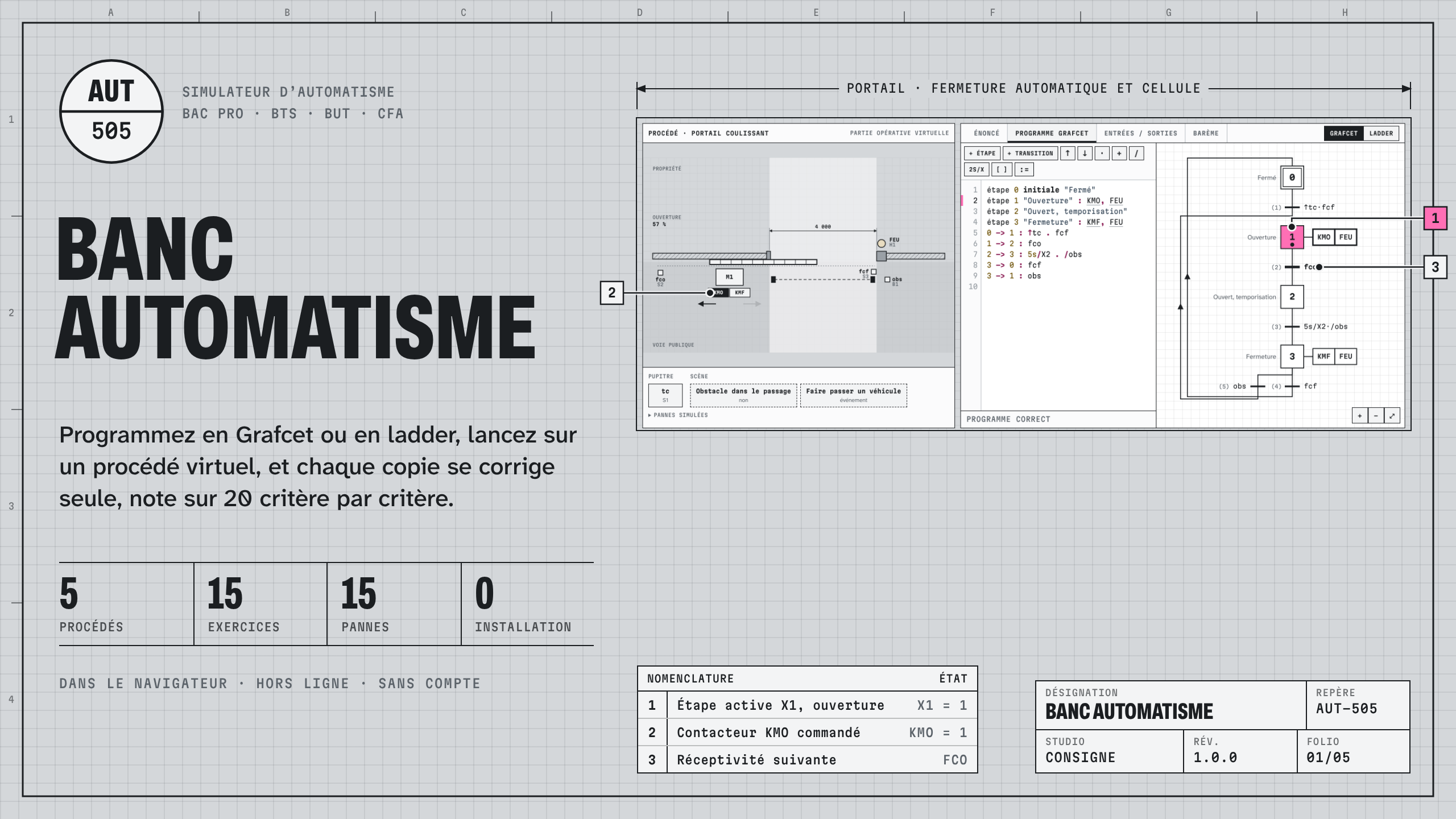

Programmez. L'élève écrit son Grafcet en texte (étapes, transitions, actions, temporisations 5s/X2, fronts ↑dcy, forçages F/GPN:{0}, grafcets partiels) ou dessine son ladder à la souris. Le diagramme du Grafcet se trace en direct, les erreurs sont signalées ligne par ligne, en français.
Lancez. Le programme pilote un procédé virtuel animé : portail coulissant, poste de perçage, tri de colis, cuve de préparation, carrefour à feux. Pupitre, capteurs, chronogramme, supervision et journal des défauts : l'étape active s'allume sur le diagramme pendant que le système tourne.

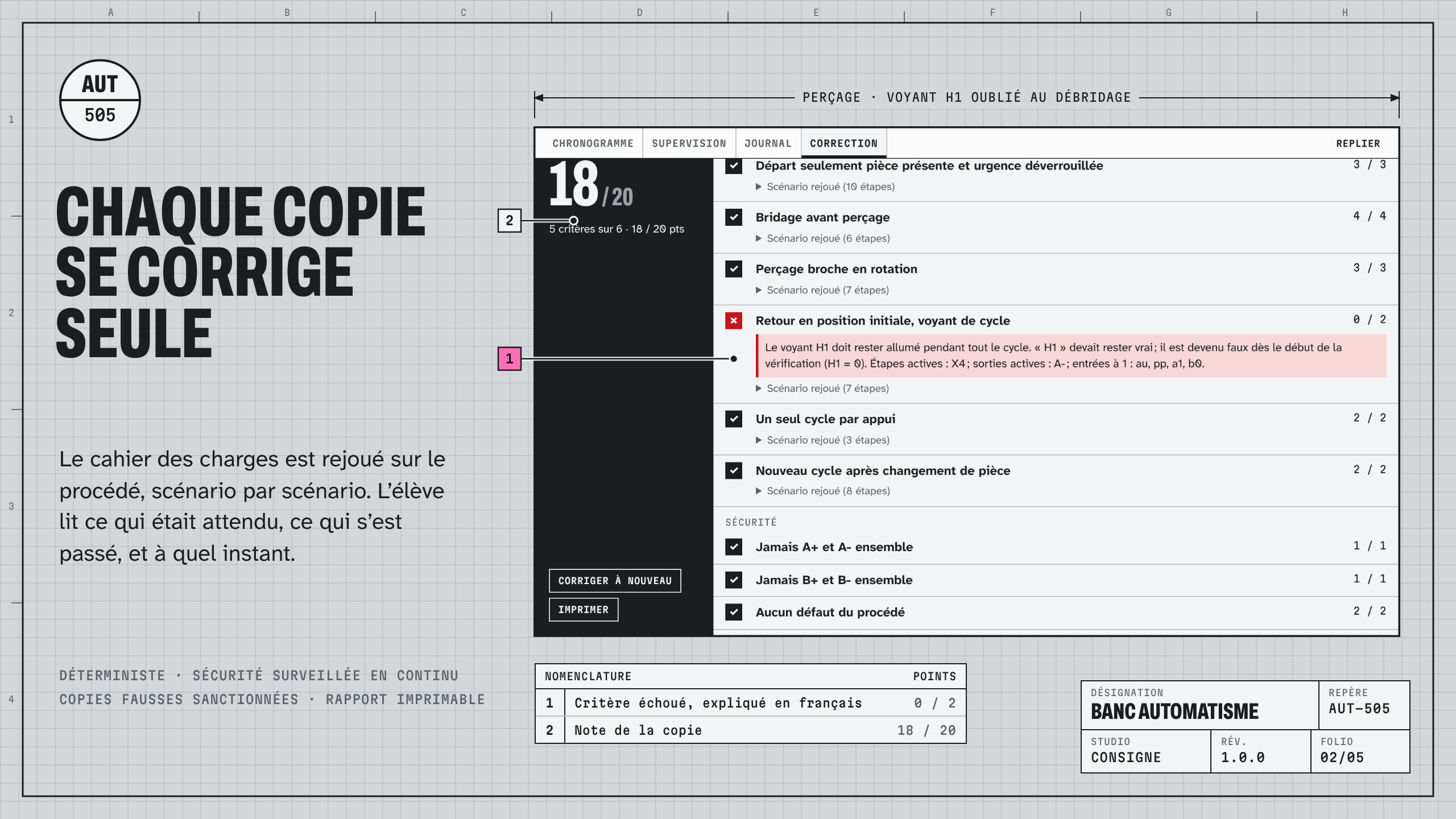

Corrigez. Un clic sur « Corriger » rejoue le cahier des charges sur le procédé, scénario par scénario, et donne une note sur 20, critère par critère. Chaque échec est expliqué :
- « Le voyant H1 doit rester allumé pendant tout le cycle. « H1 » devait rester vrai ; il est devenu faux dès le début de la vérification (H1 = 0). Étapes actives : X4 ; sorties actives : A- ; entrées à 1 : au, pp, a1, b0. »
- « Un appui maintenu ne doit pas refermer le portail : la réceptivité doit porter sur le front ↑tc. »
La correction est déterministe et surveille les règles de sécurité pendant tous les scénarios (jamais les deux sens de marche ensemble, jamais de chauffe cuve vide…). Les barèmes ont été éprouvés contre des copies fausses générées automatiquement : action oubliée, front manquant, condition retirée. Aucune n'obtient 20/20, et le programme de départ obtient 0/20.

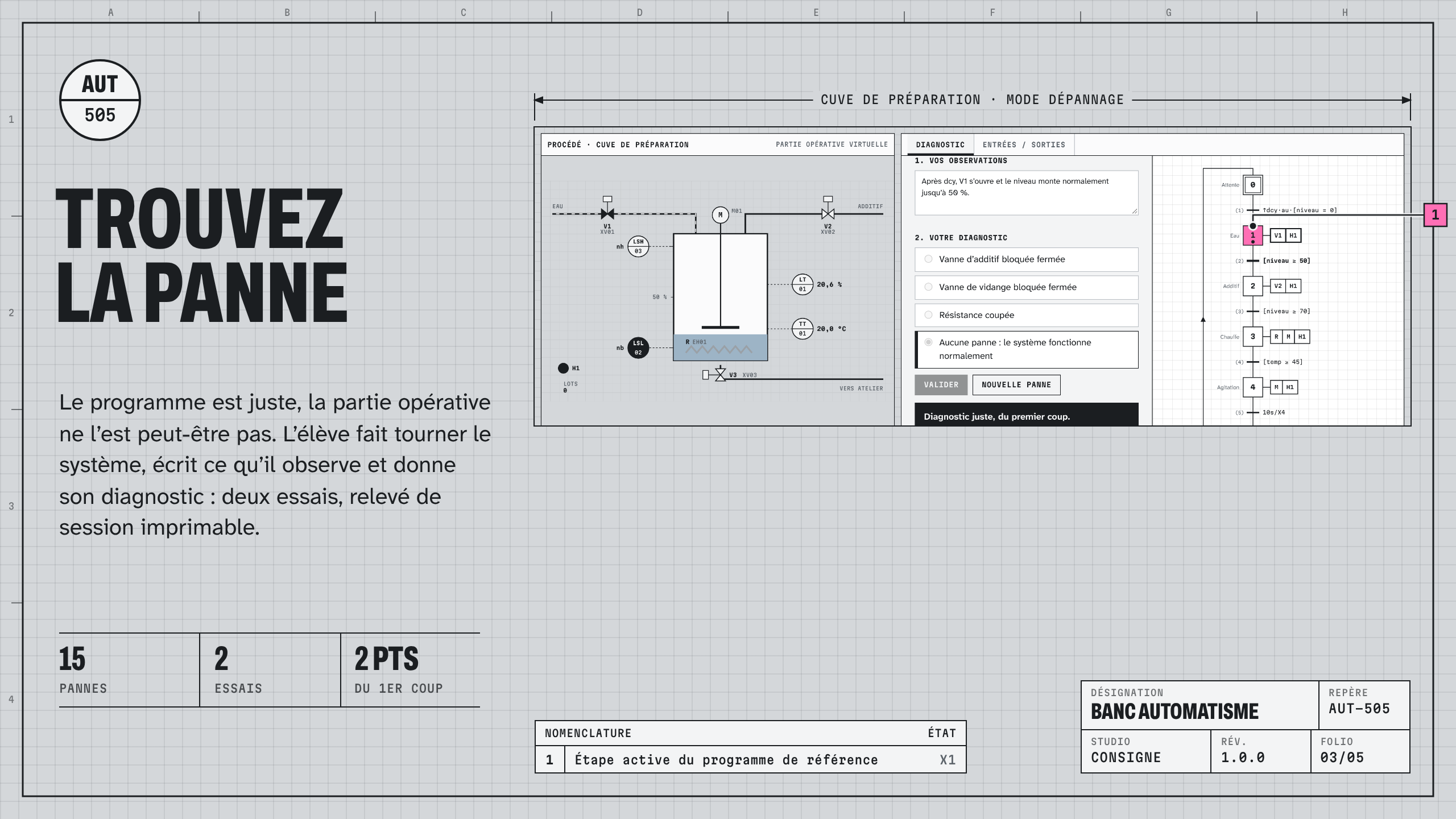

Dépannez. Le poste tourne avec un programme juste ; une panne a peut-être été injectée dans la partie opérative : capteur hors service, vanne bloquée, vérin grippé, courroie qui patine. L'élève fait fonctionner le système, écrit ce qu'il observe et donne son diagnostic. Deux essais, 2 points du premier coup, 1 point au second, et un relevé de session imprimable avec les diagnostics donnés.
Les 15 exercices
| Procédé | Découverte | Bac pro | BTS / BUT | |---|---|---|---| | Portail coulissant | Ouvrir et fermer | Fermeture automatique et cellule | Ouvrir, arrêter, refermer | | Poste de perçage | Cycle de perçage | Perçage en deux passes | Arrêt d'urgence et grafcet de sécurité | | Tri de colis | Marche du convoyeur | Trier les grands colis | Lot de cinq grands colis | | Cuve de préparation | Remplir et vidanger | Recette : dosage, agitation, chauffe | Maintien en température par hystérésis | | Carrefour à feux | Cycle fixe | Appel piéton et détection de la voie 2 | Mode nuit en orange clignotant |
Chaque exercice a son cahier des charges, ses coups de pouce, son barème lisible et son corrigé (Grafcet, et ladder pour plusieurs exercices de découverte).
Créez vos exercices
L'édition enseignant contient un éditeur d'exercices : cahier des charges, programme de départ, barème écrit en clair (appuyer tc, attendre KMO en 500ms, jamais KMO . KMF), vérifié en direct. « Tester le corrigé » contrôle que votre corrigé obtient 20/20 et que le programme de départ obtient 0/20. L'exercice s'exporte en un fichier sans corrigé, que les élèves ouvrent depuis l'accueil.
Ce que vous recevez
- Édition enseignant : tout le logiciel, avec les corrigés et l'éditeur d'exercices.
- Édition élève : la même chose sans aucun corrigé (vérifié à chaque construction), à déposer sur l'ENT, le réseau ou les postes.
- Guide de l'enseignant (PDF, 14 pages) : installation en dix minutes, séance type, procédés, exercices, Grafcet en texte, ladder, correction, création d'exercices, dépannage, questions fréquentes.
- Les mises à jour pendant 12 mois.
Chaque édition est un dossier avec un index.html : double-clic, et l'application s'ouvre dans le navigateur, sans compte ni connexion Internet. Les copies restent sur le poste ; elles s'enregistrent au nom de l'élève et se rouvrent en fichier .banc, et le rapport de correction s'imprime avec son nom et sa classe. Chaque exercice s'imprime aussi en sujet papier : système, schéma du procédé, cahier des charges, entrées et sorties.
Périmètre et limites
- Le Grafcet suit la norme IEC 60848 dans sa notation texte (étapes, réceptivités, actions continues, conditionnelles et mémorisées, temporisations, fronts, forçages, évolutions fugaces). Le ladder couvre contacts, bobines, mises à 1 et à 0, fronts, temporisations TON et TOF, compteur. Pas de texte structuré (ST) ni de liste d'instructions.
- Procédés en 2D, vus de dessus ou de face. Ce n'est pas un jumeau numérique en 3D ni un automate réel : le passage sur automate (CODESYS, TIA Portal, Unity…) reste indispensable, et les programmes écrits ici s'y transposent directement.
- La correction juge le comportement, pas la forme : un Grafcet juste mais maladroit obtient 20/20. Votre regard reste nécessaire sur la qualité de la conception.
- Les programmes de référence du mode dépannage sont présents dans l'édition élève, puisque le simulateur les exécute ; c'est pourquoi le dépannage d'un procédé ne s'ouvre à l'élève qu'une fois l'exercice correspondant réussi à 20/20.
- Navigateurs récents (Edge, Chrome, Firefox, Safari) sur ordinateur ou tablette ; écran de 1366 × 768 au minimum conseillé. Sur téléphone, l'application fonctionne mais les panneaux s'empilent.
Licences
- Enseignant (59 €/an) : une personne. Édition enseignant sur ses postes, y compris en classe ; édition élève distribuée à ses propres classes. 12 mois de mises à jour ; la version téléchargée reste utilisable ensuite.
- Établissement (390 €/an) : enseignants, formateurs, élèves et apprentis illimités d'un établissement (lycée, lycée professionnel, CFA, IUT, organisme de formation), déploiement sur les postes, le réseau interne ou l'ENT. 12 mois de mises à jour.
Les exercices que vous créez vous appartiennent. Remboursement sur simple demande dans les 14 jours.
FAQ
Faut-il installer quelque chose ? Non. Chaque édition est un dossier : ouvrez index.html dans le navigateur, même hors ligne. Le service informatique n'a rien à installer.
En quoi est-ce différent de Factory I/O ? Factory I/O simule une usine en 3D sur Windows et se pilote avec un automate ou un logiciel tiers. Banc Automatisme est plus simple et va ailleurs : le Grafcet s'écrit et se simule dans le même écran, sur n'importe quel poste, et chaque copie est corrigée automatiquement d'après le cahier des charges. Les deux se complètent.
Les élèves peuvent-ils voir les corrigés ? Pas dans l'édition élève : les corrigés n'y sont pas.
Puis-je créer mes propres exercices ? Oui, sur les cinq procédés, avec votre barème. L'éditeur vérifie le barème et vous dit si votre corrigé obtient bien 20/20.
Puis-je essayer avant d'acheter ? Oui : la démo gratuite en ligne contient trois exercices sur le portail et le perçage, correction comprise.
Mon établissement paie sur bon de commande. Écrivez au support avec le nom de l'établissement : vous recevrez un devis puis une facture.
Des données d'élèves sont-elles collectées ? Non. Rien n'est envoyé sur Internet ; tout reste dans le navigateur du poste.
Support : support@consignestudio.fr, réponse sous 48 heures ouvrées.
